পণ্যের বিবরণ

বাড়ি পণ্য

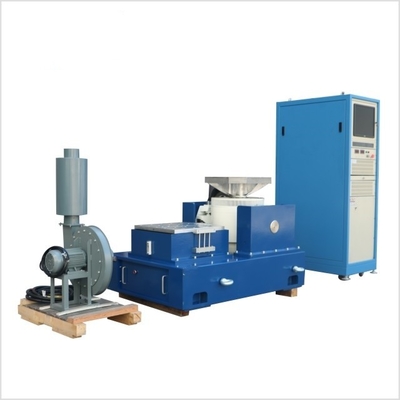

ইলেক্ট্রোডাইনামিক কম্পন পরীক্ষার সিস্টেম

RMS র্যান্ডম টেস্টিং জন্য স্লিপ টেবিল সঙ্গে শক্তিশালী নির্মাণ কম্পন পরীক্ষা সিস্টেম

ব্র্যান্ড নাম:	PRECISION
মডেল নম্বর:	ভিটিএস-২০
MOQ:	1
মূল্য:	$6000
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	100/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

কাস্টমাইজড সমর্থন:

OEM ওডিএম

সাইন ফোর্স:

20KN

এলোমেলো বল:

20KN

শক বল:

40KN

ফ্রিকোয়েন্সি রেঞ্জ:

1-3000Hz

স্থানচ্যুতি:

76 মিমি

বেগ:

2.0

টেবিলের আকার:

1200x1200 মিমি

প্যাকেজিং বিবরণ:

স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজিং

যোগানের ক্ষমতা:

100/মাস

বিশেষভাবে তুলে ধরা:

স্লিপ টেবিল কম্পন পরীক্ষার সিস্টেম

স্লিপ টেবিল সহ কম্পন পরীক্ষা সিস্টেম

শক্তিশালী নির্মাণ কম্পন পরীক্ষার সিস্টেম

পণ্যের বর্ণনা

RMS র্যান্ডম কম্পন পরীক্ষার জন্য স্লিপ টেবিল সহ কম্পন পরীক্ষার সিস্টেম

বিভিন্ন শিল্পে পণ্য বিকাশ এবং গুণমান নিশ্চিতকরণের গতিশীল আড়াআড়িতে, পণ্যগুলি কীভাবে বাস্তব-বিশ্বের কম্পনের প্রতিক্রিয়া জানায় তা বোঝা অপরিহার্য।পণ্যগুলির স্থায়িত্ব এবং নির্ভরযোগ্যতা মূল্যায়নের জন্য র্যান্ডম কম্পন পরীক্ষা (আরএমএস) একটি গুরুত্বপূর্ণ পদ্ধতি হিসাবে আবির্ভূত হয়েছেএই ধরনের পরীক্ষার জন্য তৈরি স্লিপ টেবিল দিয়ে সজ্জিত একটি কম্পন পরীক্ষার সিস্টেম জটিল কম্পন দৃশ্যের সিমুলেশনের জন্য একটি ব্যাপক সমাধান প্রদান করে।

1আরএমএস র্যান্ডম কম্পন পরীক্ষার গুরুত্ব

বাস্তব জগতে কম্পনের অনুকরণ করা

প্রকৃতিতে এবং বিভিন্ন শিল্প সেটিংসে এলোমেলো কম্পন একটি সাধারণ ঘটনা।এয়ারস্পেস উপাদান থেকে শুরু করে ভোক্তা ইলেকট্রনিক্স পর্যন্ত পণ্যগুলি নিয়মিত বা পর্যায়ক্রমিক নয় এমন কম্পনের সংস্পর্শে আসেউদাহরণস্বরূপ, উড়োজাহাজে ইঞ্জিনের কাজ, বায়ু অশান্তি এবং কাঠামোগত অনুরণন থেকে কম্পন অনুভব করে। এই কম্পনগুলি জটিল এবং অনির্দেশ্য,অনুরূপ অবস্থার অধীনে পণ্য পরীক্ষা করা গুরুত্বপূর্ণআরএমএস র্যান্ডম কম্পন পরীক্ষার উদ্দেশ্য হল নিয়ন্ত্রিত পরীক্ষাগার পরিবেশে এই বাস্তব-বিশ্বের কম্পনগুলি পুনরাবৃত্তি করা।নির্মাতারা ডিজাইনের সম্ভাব্য দুর্বলতাগুলি সনাক্ত করতে পারেনএটি নিশ্চিত করতে সাহায্য করে যে পণ্যগুলি তাদের জীবনকালের সময় তারা যে কম্পনের মুখোমুখি হবে তা সহ্য করতে পারে, ক্ষেত্রের ব্যর্থতার ঝুঁকি হ্রাস করে।

আরএমএসের সাথে কম্পনের তীব্রতা পরিমাপ করা

আরএমএস একটি পরিসংখ্যানগত পরিমাপ যা এলোমেলো কম্পনের তীব্রতা পরিমাপ করার একটি উপায় প্রদান করে। এটি পুরো ফ্রিকোয়েন্সি পরিসীমা জুড়ে কম্পনের ব্যাপ্তি বিবেচনা করে।আরএমএসের এলোমেলো কম্পন পরীক্ষায়, পরীক্ষার প্রোফাইলগুলি বাস্তব বিশ্বের অ্যাপ্লিকেশনগুলিতে প্রত্যাশিত কম্পনের RMS মানগুলির সাথে মেলে। উদাহরণস্বরূপ,যদি কোনও পণ্য একটি নির্দিষ্ট অপারেটিং পরিবেশে 5g এর RMS ত্বরণের সাথে কম্পন অনুভব করতে পারে, কম্পন পরীক্ষার সিস্টেমকে 5g এর RMS মান সহ একটি এলোমেলো কম্পন প্রোফাইল তৈরি করতে প্রোগ্রাম করা যেতে পারে।এটি বাস্তবসম্মত কম্পন অবস্থার অধীনে পণ্যের কর্মক্ষমতা আরো সঠিক মূল্যায়ন করার অনুমতি দেয়.

2. স্লিপ টেবিল সহ কম্পন পরীক্ষা সিস্টেম বোঝা

কম্পন পরীক্ষার সিস্টেমের উপাদান

কম্পন পরীক্ষার সিস্টেমটি বেশ কয়েকটি মূল উপাদান নিয়ে গঠিত। কম্পন জেনারেটর, যা একটি ইলেক্ট্রোডাইনামিক বা হাইড্রোলিক শেকার হতে পারে, কম্পন তৈরির জন্য দায়ী।ইলেক্ট্রোডাইনামিক শেকারে, একটি চৌম্বকীয় ক্ষেত্রে স্থির একটি চলমান কয়েল একটি বৈদ্যুতিক বর্তমান প্রয়োগ করা হয়। ফ্লেমিং এর বাম হাতের নিয়ম অনুযায়ী, এটি একটি শক্তি তৈরি করে যা কয়েলকে চলতে বাধ্য করে, কম্পন তৈরি করে।ক্ষমতা পরিবর্ধক শেকার চালানোর জন্য প্রয়োজনীয় বৈদ্যুতিক শক্তি সরবরাহ করেকন্ট্রোলার হল সিস্টেমের মস্তিষ্ক, যা অপারেটরদের পছন্দসই কম্পন পরামিতি যেমন ফ্রিকোয়েন্সি পরিসীমা, ব্যাপ্তি স্তর, এবং এলোমেলো কম্পনের RMS মান সেট করার অনুমতি দেয়।

স্লিপ টেবিলের ভূমিকা

স্লিপ টেবিল একটি অনন্য এবং মূল্যবান জিনিসএই কম্পন পরীক্ষার সিস্টেমটি কম্পন উৎসের তুলনায় পরীক্ষার নমুনার গতি বা স্লাইড করার অনুমতি দেওয়ার জন্য ডিজাইন করা হয়েছে।পণ্যগুলি কেবল কম্পনই নয়, আপেক্ষিক গতিও অনুভব করেউদাহরণস্বরূপ, একটি গাড়ির সাসপেনশন সিস্টেমে, কম্পনের শিকার হওয়ার সময় উপাদানগুলি একে অপরের তুলনায় চলতে থাকে। স্লিপ টেবিল এই ধরনের দৃশ্যের অনুকরণ করতে পারে।এর পৃষ্ঠের ঘর্ষণ কম, যা পরীক্ষার নমুনাকে কম্পন পরীক্ষার সময় এক বা একাধিক দিকের মধ্যে অবাধে চলতে দেয়। এটি পরীক্ষার প্রক্রিয়াতে একটি অতিরিক্ত মাত্রা যোগ করে।বাস্তব পরিস্থিতিতে পণ্য কিভাবে কাজ করবে সে সম্পর্কে আরো ব্যাপক তথ্য প্রদান করে.

নামমাত্র সাইনস / র্যান্ডম / শক ফোর্স	2,২০০ কেজিএফ/২০০০ কেজিএফ/৪,৪০০ কেজিএফ	রক্ষাকবচ ভর	২৫ কেজি
ফ্রিকোয়েন্সি রেঞ্জ	৫-৩০০০ হার্জ	সন্নিবেশের আকার (স্ট্যান্ডার্ড)	এম১০
সর্বোচ্চ. / ক্রমাগত স্থানচ্যুতি পি-পি	৭৬ মিমি/৬৩ মিমি	লোড সংযুক্তিঃ পয়েন্ট (স্ট্যান্ডার্ড)	21
সর্বোচ্চ গতি	2.0 মি/সেকেন্ড	প্রাকৃতিক ফ্রিকোয়েন্সি-থ্রাস্ট অক্ষ	৩.৩ হার্জ
সর্বাধিক. সাইন / র্যান্ডম ত্বরণ	৮৮/৬০ গ্রাম	সর্বোচ্চ. উল্লম্ব লোড সমর্থন	৪০০ কেজি
রক্ষাকবচ ব্যাসার্ধ	৩৪০ মিমি	টেবিলের উপরে 152 মিমি উচ্চতার পথচলা ক্ষেত্র	≤1mT (10 গাউস)
মৌলিক রেজোনেন্স ফ্রিকোয়েন্সি	2৭০০ হার্জ (নাম) ± ৫%	মাত্রা LxWxH	1,160 মিমিx880 মিমিx1.050 মিমি
অনুমোদিত আর্মার ওভারল্যাপিং মম্পট	৫০০ এনএম	ওজন (ক্রেটেড নয়)	১৭০০ কেজি

3কিভাবে সিস্টেম RMS র্যান্ডম কম্পন পরীক্ষা সঞ্চালন করে

এলোমেলো কম্পন প্রোফাইল তৈরি

আরএমএস এলোমেলো কম্পন পরীক্ষার জন্য, কম্পন পরীক্ষার সিস্টেম এলোমেলো বৈদ্যুতিক সংকেত উৎপন্ন করার জন্য উন্নত অ্যালগরিদম ব্যবহার করে। এই সংকেতগুলি তারপর প্রবল করা হয় এবং কম্পন জেনারেটর পাঠানো হয়.সিগন্যালের এলোমেলো প্রকৃতি নিশ্চিত করে যে এর ফলে উদ্ভূত কম্পনগুলি বাস্তব বিশ্বের পরিস্থিতির অনুরূপ বিস্তৃত ফ্রিকোয়েন্সি এবং বিস্তৃতি জুড়ে থাকে।নিয়ামক সঠিকভাবে পছন্দসই RMS মান অর্জন করতে র্যান্ডম সংকেত বৈশিষ্ট্য সামঞ্জস্যউদাহরণস্বরূপ, যদি লক্ষ্যমাত্রা RMS ত্বরণ 3g হয়, নিয়ামক পরীক্ষা জুড়ে এই মান বজায় রাখার জন্য ক্রমাগত সংকেত পর্যবেক্ষণ এবং সামঞ্জস্য করবে।

স্লিপ টেবিলের সাথে মিথস্ক্রিয়া

যখন স্লিপ টেবিল ব্যবহার করা হয়, পরীক্ষার নমুনা এটি উপর মাউন্ট করা হয়। যেমন কম্পন জেনারেটর এলোমেলো কম্পন উত্পাদন,স্লিপ টেবিলটি নমুনাটিকে তার উপর কাজ করে এমন শক্তি অনুসারে চলতে দেয়. স্লিপ টেবিলে এবং পরীক্ষার নমুনার উপর স্থাপন করা সেন্সরগুলি আন্দোলন এবং কম্পনগুলি পরিমাপ করে। এই তথ্যগুলি নিয়ামককে ফিড করা হয়,যা তখন কম্পন প্রোফাইলে রিয়েল-টাইম সমন্বয় করতে পারেউদাহরণস্বরূপ, যদি পরীক্ষার নমুনাটি স্লিপ টেবিলে অপ্রত্যাশিতভাবে চলতে শুরু করে, নিয়ামক বাস্তব বিশ্বের অবস্থার আরও ভালভাবে অনুকরণ করার জন্য কম্পন পরামিতিগুলি পরিবর্তন করতে পারে।

4কম্পন পরীক্ষার সিস্টেমের পারফরম্যান্স বৈশিষ্ট্য

উচ্চ-নির্ভুলতা কম্পন নিয়ন্ত্রণ

কম্পন পরীক্ষা সিস্টেম RMS এলোমেলো কম্পন উপর উচ্চ-নির্ভুলতা নিয়ন্ত্রণ উপলব্ধ করা হয়। ফ্রিকোয়েন্সি নির্ভুলতা সাধারণত ± 0.1% মধ্যে হয়,যা পছন্দসই ফ্রিকোয়েন্সি স্পেকট্রামের সুনির্দিষ্ট প্রতিলিপি করার অনুমতি দেয়• পরীক্ষার ফলাফলগুলি নির্ভরযোগ্য এবং পুনরাবৃত্তিযোগ্য কিনা তা নিশ্চিত করার জন্য এই স্তরের নির্ভুলতা অত্যন্ত গুরুত্বপূর্ণ।উদাহরণস্বরূপ, একটি উপগ্রহের জন্য একটি সংবেদনশীল ইলেকট্রনিক উপাদান পরীক্ষা করার সময়, সিস্টেমটি লঞ্চ এবং কক্ষপথে এটির সাথে দেখা হবে এমন RMS এলোমেলো কম্পনগুলি সঠিকভাবে পুনরুত্পাদন করতে সক্ষম হতে হবে,যা উপাদানটির কার্যকারিতা সঠিকভাবে মূল্যায়ন করতে সক্ষম করে.

বিস্তৃত গতিশীল পরিসীমা

একটি বিস্তৃত গতিশীল পরিসীমা আচ্ছাদন করার ক্ষমতা আরেকটি গুরুত্বপূর্ণ বৈশিষ্ট্য। সিস্টেমটি খুব কম অ্যাম্প্লিটুডে কম্পন তৈরি করতে পারে, যা কম কম্পন পরিবেশে পণ্য পরীক্ষা করার জন্য উপযুক্ত,যেমন হাসপাতালের পরিবেশে চিকিৎসা সরঞ্জামএকই সময়ে, এটি উচ্চ-প্রদর্শন রেস গাড়ির উপাদানগুলির মতো চরম অবস্থার সম্মুখীন পণ্যগুলির জন্য উচ্চ-বৈচিত্র্য কম্পন তৈরি করতে পারে।বিস্তৃত গতিশীল পরিসীমা নিশ্চিত করে যে সিস্টেমটি বিভিন্ন ধরণের পণ্যগুলির পরীক্ষার চাহিদা পূরণ করতে পারে.

দৃঢ় ও নির্ভরযোগ্য নির্মাণ

RMS এলোমেলো কম্পন পরীক্ষার পুনরাবৃত্তি এবং চাহিদা প্রকৃতি দেওয়া, কম্পন পরীক্ষা সিস্টেম শক্তিশালী এবং নির্ভরযোগ্য নির্মাণ সঙ্গে নির্মিত হয়। কম্পন জেনারেটর, স্লিপ টেবিল,এবং অন্যান্য যান্ত্রিক উপাদান পরীক্ষার সময় উত্পন্ন উচ্চ শক্তি সহ্য করতে অ্যালুমিনিয়াম বা ইস্পাত মত উচ্চ-শক্তি উপাদান তৈরি করা হয়পাওয়ার এম্প্লিফায়ার এবং কন্ট্রোলার সহ বৈদ্যুতিক এবং ইলেকট্রনিক উপাদানগুলি হ্রাস ছাড়াই উচ্চ চাপের পরিস্থিতিতে অবিচ্ছিন্নভাবে কাজ করার জন্য ডিজাইন করা হয়েছে।সিস্টেমটি পরীক্ষার নমুনা এবং অপারেটরদের রক্ষা করার জন্য নিরাপত্তা বৈশিষ্ট্যগুলির সাথেও সজ্জিতএই শক্ত কাঠামো নিশ্চিত করে যে সিস্টেমটি তার জীবনকাল জুড়ে উল্লেখযোগ্য রক্ষণাবেক্ষণ ছাড়াই হাজার হাজার পরীক্ষা সম্পাদন করতে পারে।পরীক্ষার সময়কাল কমানো এবং পরীক্ষার প্রক্রিয়াটির দক্ষতা বৃদ্ধি করা.

5বিভিন্ন শিল্পে কম্পন পরীক্ষার পদ্ধতির প্রয়োগ

এয়ারস্পেস ইন্ডাস্ট্রি

বিমান ও মহাকাশযানের উপাদানগুলির নির্ভরযোগ্যতা নিশ্চিত করার জন্য এয়ারস্পেস শিল্পে, আরএমএস র্যান্ডম কম্পন পরীক্ষা অত্যন্ত গুরুত্বপূর্ণ।স্লিপ টেবিল সহ কম্পন পরীক্ষার সিস্টেমটি এভিওনিক্স সিস্টেমের মতো উপাদানগুলি পরীক্ষা করতে ব্যবহৃত হয়উদাহরণস্বরূপ, একটি বিমানের উইং স্ট্রাকচার পরীক্ষা করা হয় যাতে এটি নিশ্চিত হয় যে এটি ফ্লাইটের সময় ইঞ্জিন এবং বায়ু বিশৃঙ্খলা থেকে কম্পন সহ্য করতে পারে।স্লাইড টেবিল উইং উপাদানগুলির আপেক্ষিক আন্দোলন অনুকরণ করতে পারেন, যা ডিজাইন উন্নতির জন্য মূল্যবান তথ্য প্রদান করে।

অটোমোবাইল শিল্প

অটোমোবাইল শিল্প এই ধরনের কম্পন পরীক্ষার থেকে ব্যাপকভাবে উপকৃত হয়।স্বাভাবিক ড্রাইভিংয়ের সময় এবং চরম অবস্থার মধ্যে অনুভূত কম্পনের অধীনে তাদের স্থায়িত্ব নিশ্চিত করার জন্য টেস্ট করা হয়উদাহরণস্বরূপ, একটি গাড়ির ইঞ্জিনের মাউন্টগুলি পরীক্ষা করা হয় যাতে তারা দেখতে পায় যে তারা গাড়ির শরীর থেকে ইঞ্জিনের কম্পনগুলি কত ভালভাবে বিচ্ছিন্ন করতে পারে।স্লিপ টেবিল চ্যাসি তুলনায় ইঞ্জিনের আন্দোলন অনুকরণ করতে পারেন, যা নির্মাতাদের ইঞ্জিন মাউন্টের নকশা অপ্টিমাইজ করতে সাহায্য করে।

ইলেকট্রনিক্স শিল্প

ইলেকট্রনিক্স শিল্পে, যেখানে পণ্যগুলি প্রায়শই পরিবহন এবং ব্যবহারের সময় কম্পনের শিকার হয়, কম্পন পরীক্ষার সিস্টেমটি স্মার্টফোন, ল্যাপটপ এবং অন্যান্য পোর্টেবল ডিভাইসগুলি পরীক্ষা করতে ব্যবহৃত হয়.উদাহরণস্বরূপ, একটি স্মার্টফোনের অভ্যন্তরীণ উপাদান যেমন ব্যাটারি, ক্যামেরা মডিউল এবং মাদারবোর্ড একটি পকেট বা ব্যাগে বহন করা থেকে কম্পন সহ্য করতে পারে কিনা তা নিশ্চিত করার জন্য পরীক্ষা করা হয়।স্লিপ টেবিল স্বাভাবিক ব্যবহারের সময় ডিভাইস আন্দোলন অনুকরণ করতে পারেন, যা নির্মাতাদের সম্ভাব্য নকশা ত্রুটি সনাক্ত এবং সমাধান করতে সক্ষম করে।

6উপসংহার

আরএমএস র্যান্ডম কম্পন পরীক্ষার জন্য স্লিপ টেবিল সহ কম্পন পরীক্ষার ব্যবস্থা একাধিক শিল্পে পণ্য বিকাশ এবং মান নিশ্চিতকরণের জন্য একটি শক্তিশালী সরঞ্জাম।বাস্তব জগতে কম্পনের সঠিক অনুকরণ করে এবং পরীক্ষার নমুনার আপেক্ষিক গতির অনুমতি দিয়ে, এটি পণ্যের কর্মক্ষমতা এবং স্থায়িত্ব সম্পর্কে মূল্যবান অন্তর্দৃষ্টি প্রদান করে। এর উচ্চ-নির্ভুলতা কম্পন নিয়ন্ত্রণ, বিস্তৃত গতিশীল পরিসীমা এবং শক্তিশালী নির্মাণের সাথে,বর্তমান প্রতিযোগিতামূলক বাজারে প্রয়োজনীয় উচ্চ মানের মানদণ্ড পূরণে এই ব্যবস্থা অত্যন্ত গুরুত্বপূর্ণ ভূমিকা পালন করে।যদি আপনার শিল্পে নির্ভরযোগ্য RMS র্যান্ডম কম্পন পরীক্ষার প্রয়োজন হয়, তাহলে এই ধরনের কম্পন পরীক্ষার সিস্টেমে বিনিয়োগ আপনার পণ্যগুলির কর্মক্ষমতা এবং নির্ভরযোগ্যতা উল্লেখযোগ্যভাবে উন্নত করতে পারে।
