ইলেক্ট্রোডাইনামিক কম্পন পরীক্ষার সিস্টেম

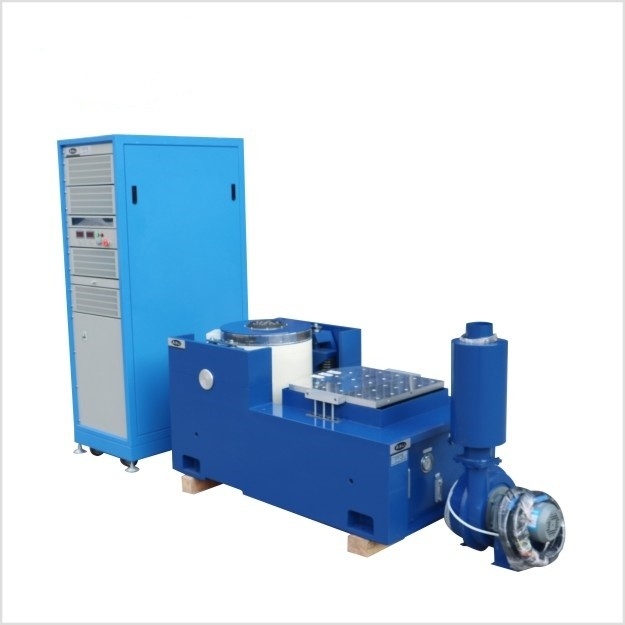

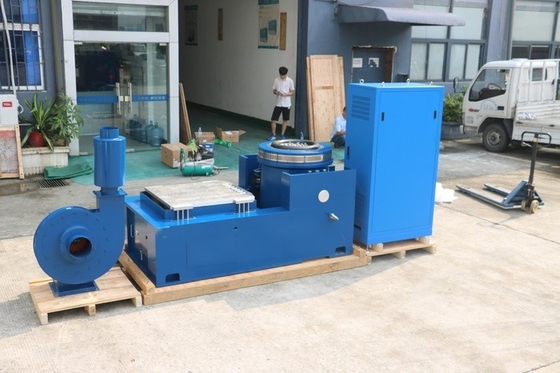

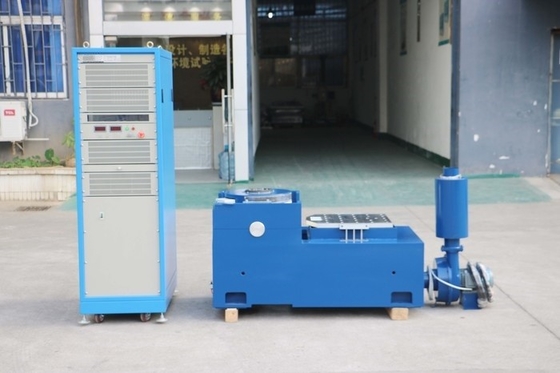

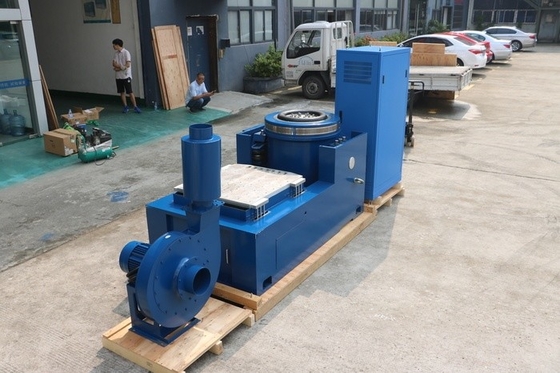

সিনোসাইডাল কম্পন টেস্ট সিস্টেম PCB প্রিন্টেড সার্কিট বোর্ডের জন্য কম্পন শেকার টেবিল

ব্র্যান্ড নাম:	PRECISION
মডেল নম্বর:	VTS-3
MOQ:	1
মূল্য:	$6000
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	100/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

কাস্টমাইজড সমর্থন:

OEM ওডিএম

সাইন ফোর্স:

3KN

এলোমেলো বল:

3KN

শক বল:

6KN

ফ্রিকোয়েন্সি রেঞ্জ:

1-3000Hz

স্থানচ্যুতি:

40 মিমি

বেগ:

2.0

টেবিলের আকার:

500x500 মিমি

প্যাকেজিং বিবরণ:

স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজিং

যোগানের ক্ষমতা:

100/মাস

বিশেষভাবে তুলে ধরা:

সিনোসাইডাল কম্পন শেকার টেবিল

মুদ্রিত সার্কিট বোর্ড কম্পন শেকার টেবিল

পিসিবি বোর্ডের জন্য কম্পন শেকার টেবিল

পণ্যের বর্ণনা

কম্পন শেকার টেবিল প্রিন্টেড সার্কিট বোর্ডের জন্য সিনোসাইডাল কম্পন পরীক্ষা সম্পাদন করে

দ্রুতগতির ইলেকট্রনিক্স উৎপাদন বিশ্বে, প্রিন্টেড সার্কিট বোর্ড (পিসিবি) এর নির্ভরযোগ্যতা নিশ্চিত করা অত্যন্ত গুরুত্বপূর্ণ।আমাদের অত্যাধুনিক ভিব্রেশন শেকার টেবিল বিশেষভাবে পিসিবি-তে সিনসোডাল কম্পন পরীক্ষা করার জন্য ডিজাইন করা হয়েছে।, যা নির্মাতাদের তাদের পিসিবি ডিজাইনের স্থায়িত্ব এবং পারফরম্যান্স সম্পর্কে অমূল্য অন্তর্দৃষ্টি প্রদান করে।

1পিসিবিগুলির জন্য সিনোসাইডাল কম্পন পরীক্ষার গুরুত্ব

পিসিবিগুলি আধুনিক ইলেকট্রনিক ডিভাইসের মেরুদণ্ড এবং তাদের জীবনকালের সময় বিভিন্ন যান্ত্রিক চাপের শিকার হয়।সিনোসাইডাল কম্পন পরীক্ষা বাস্তব-বিশ্বের পরিস্থিতিতে PCBs সম্মুখীন হতে পারে যে চক্রীয় কম্পন অনুকরণ করেযেমন চলমান যানবাহন, শিল্প যন্ত্রপাতি, বা এমনকি ভোক্তা ইলেকট্রনিক্সের স্বাভাবিক ক্রিয়াকলাপের সময়।নির্মাতারা বোর্ডের বিন্যাসে সম্ভাব্য দুর্বলতা সনাক্ত করতে পারেনএই সমস্যাগুলির প্রাথমিক সনাক্তকরণ নকশা উন্নতির অনুমতি দেয়,মাঠে পণ্যের ব্যর্থতার ঝুঁকি কমাতে এবং শেষ পর্যন্ত গ্রাহকদের সন্তুষ্টি বাড়াতে.

2. আমাদের কম্পন শেকার টেবিলের মূল বৈশিষ্ট্য

সুনির্দিষ্ট সিনোসাইডাল কম্পন উত্পাদন

আমাদের কম্পন শেকার টেবিল উন্নত প্রযুক্তি দিয়ে সজ্জিত করা হয়েছে যা এটিকে অত্যন্ত সুনির্দিষ্ট সিনোসাইডাল কম্পন তৈরি করতে সক্ষম করে। ফ্রিকোয়েন্সি পরিসীমা সাধারণত 1 Hz থেকে 2000 Hz পর্যন্ত বিস্তৃত হয়,PCB-এর সম্ভাব্য কম্পন ফ্রিকোয়েন্সির বিস্তৃত বর্ণালীকে আচ্ছাদন করেকম্পনের ব্যাপ্তি ± 25 মিমি পর্যন্ত সর্বোচ্চ স্থানচ্যুতির সাথে সঠিকভাবে নিয়ন্ত্রণ করা যেতে পারে।কম্পন উৎপন্ন এই নির্ভুলতা নিশ্চিত করে যে PCB তার প্রকৃত অপারেটিং পরিবেশের অনুরূপ অবস্থার অধীনে পরীক্ষা করা হয়.

কাস্টমাইজযোগ্য টেস্ট প্রোফাইল

আমরা বুঝতে পারি যে বিভিন্ন পিসিবি ডিজাইনের জন্য অনন্য পরীক্ষার শর্ত প্রয়োজন হতে পারে। এই কারণেই আমাদের কম্পন শেকার টেবিল কাস্টমাইজযোগ্য পরীক্ষার প্রোফাইল তৈরির অনুমতি দেয়।নির্মাতারা নির্দিষ্ট ফ্রিকোয়েন্সি সেট করতে পারেন, amplitude, এবং তাদের পণ্যের প্রয়োজনীয়তা অনুযায়ী sinusoidal কম্পন সময়কাল. এটা একটি স্বল্পমেয়াদী, উচ্চ তীব্রতা পরীক্ষা বা একটি দীর্ঘমেয়াদী, কম amplitude সহনশীলতা পরীক্ষা,হ্যাকার টেবিলটি পরীক্ষিত PCB এর সঠিক চাহিদা পূরণের জন্য প্রোগ্রাম করা যেতে পারে.

উচ্চমানের পরীক্ষার প্ল্যাটফর্ম

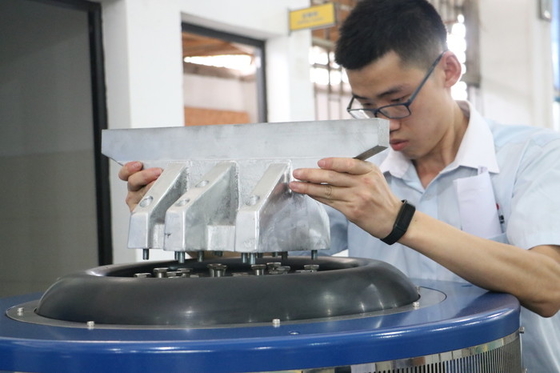

কম্পন শেকার টেবিলের পরীক্ষার প্ল্যাটফর্মটি পরীক্ষার সময় পিসিবিকে সুরক্ষিতভাবে ধরে রাখার জন্য ডিজাইন করা হয়েছে। এটিতে একাধিক সংযুক্তি পয়েন্ট সহ একটি সমতল, স্থিতিশীল পৃষ্ঠ রয়েছে,উচ্চ-তীব্রতার কম্পনের সময়ও পিসিবি দৃঢ়ভাবে স্থানে থাকে তা নিশ্চিত করাপ্ল্যাটফর্মটি একটি কম্পন-মুক্ত উপাদান দিয়ে তৈরি, যা বাহ্যিক হস্তক্ষেপকে কমিয়ে দেয় এবং সঠিক ফলাফলের জন্য একটি পরিষ্কার পরীক্ষার পরিবেশ সরবরাহ করে।

ব্যবহারকারী-বান্ধব নিয়ন্ত্রণ ব্যবস্থা

আমাদের কম্পন শেকার টেবিলের অপারেশন সহজ করা হয় এর ব্যবহারকারী-বান্ধব কন্ট্রোল সিস্টেমের মাধ্যমে।একটি স্বজ্ঞাত সফটওয়্যার দিয়ে সজ্জিত যা অপারেটরদের সহজেই পরীক্ষার পরামিতিগুলি ইনপুট করতে দেয়, পরীক্ষা শুরু এবং বন্ধ, এবং বাস্তব সময়ে অগ্রগতি নিরীক্ষণ. সফটওয়্যার এছাড়াও তথ্য লগিং ক্ষমতা আছে,পিসিবি এর পারফরম্যান্সের আরও মূল্যায়নের জন্য কম্পনের তথ্য সংগ্রহ এবং বিশ্লেষণকে সক্ষম করে.

3স্পেসিফিকেশন

নামমাত্র সাইনস / র্যান্ডম / শক ফোর্স	1,100 kgf/1,100 kgf/2.200 kgf	রক্ষাকবচ ভর	১১ কেজি
ফ্রিকোয়েন্সি রেঞ্জ	৫-৩০০০ হার্জ	সন্নিবেশের আকার (স্ট্যান্ডার্ড)	এম৮
সর্বাধিক/অবিচ্ছিন্ন স্থানচ্যুতি p-p	৫১ মিমি/ ৫১ মিমি	লোড সংযুক্তি পয়েন্ট (স্ট্যান্ডার্ড)	17
সর্বোচ্চ গতি	2.0 মি/সেকেন্ড	প্রাকৃতিক ফ্রিকোয়েন্সি-থ্রাস্ট অক্ষ	৩.৩ হার্জ
ম্যাক্স.সাইনস/ র্যান্ডম অ্যাক্সিলারেশন	১০০/৬০ গ্রাম	ম্যাক উল্লম্ব লোড সমর্থন	৩০০ কেজি
রক্ষাকবচ ব্যাসার্ধ	২৩৫ মিমি	টেবিলের উপরে 152 মিমি উচ্চতার পথচলা ক্ষেত্র	≤1mT (10 গাউস)
মৌলিক রেজোনেন্স ফ্রিকোয়েন্সি	2৫০০ হার্জ (নাম্বিক) ± ৫%	মাত্রা LxWxH	৯৪০ মিমিx৭১৫ মিমিx৭৮০ মিমি
অনুমোদিত আর্মার ওভারল্যাপিং মম্পট	৩০০ এনএম	ওজন (ক্রেটেড নয়)	1.000 কেজি

4. পিসিবি উত্পাদনে অ্যাপ্লিকেশন

ভোক্তা ইলেকট্রনিক্স

স্মার্টফোন, ট্যাবলেট এবং ল্যাপটপ উৎপাদনে পিসিবি গুরুত্বপূর্ণ উপাদান।আমাদের কম্পন শেকার টেবিল নির্মাতারা নিশ্চিত যে এই ডিভাইসের মধ্যে PCBs স্বাভাবিক হ্যান্ডলিং দ্বারা সৃষ্ট কম্পন প্রতিরোধ করতে পারেন সাহায্য করে, পরিবহন, এবং এমনকি ফ্যান বা মোটর থেকে অভ্যন্তরীণ কম্পন.পণ্যগুলি বাজারে পৌঁছানোর আগে তারা সম্ভাব্য সমস্যাগুলি যেমন ভাঁজ উপাদান বা ফাটলযুক্ত সোল্ডার জয়েন্টগুলি সনাক্ত করতে এবং সংশোধন করতে পারে.

অটোমোটিভ ইলেকট্রনিক্স

অটোমোটিভ পিসিবিগুলি ইঞ্জিন, রাস্তার অবস্থা এবং যানবাহন চলাচলের থেকে কঠোর কম্পনের সংস্পর্শে আসে। আমাদের কম্পন শেকার টেবিলটি ইনফোটেন্টমেন্ট ইউনিটের মতো অটোমোটিভ সিস্টেমে পিসিবি পরীক্ষা করতে ব্যবহৃত হয়,ইঞ্জিন নিয়ন্ত্রণ মডিউলএটি নিশ্চিত করে যে এই সমালোচনামূলক উপাদানগুলি গাড়ির পুরো জীবনকাল জুড়ে নির্ভরযোগ্যভাবে কাজ করে, এমনকি অবিচ্ছিন্ন কম্পনের মুখোমুখিও।

শিল্প ইলেকট্রনিক্স

শিল্প সরঞ্জামগুলি প্রায়শই উল্লেখযোগ্য কম্পন সহ পরিবেশে কাজ করে। শিল্প নিয়ন্ত্রণ ব্যবস্থা, রোবোটিক্স এবং শক্তি বিতরণ ইউনিটগুলিতে ব্যবহৃত পিসিবিগুলি অত্যন্ত নির্ভরযোগ্য হতে হবে।আমাদের কম্পন শেকার টেবিল নির্মাতারা সিমুলেটেড শিল্প কম্পন অবস্থার অধীনে এই PCBs পরীক্ষা করতে পারবেন, তাদের দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত এবং শিল্প সেটিংসে সরঞ্জাম ব্যর্থতার ঝুঁকি কমাতে।

5উপসংহার

PCBs এর sinusoidal কম্পন পরীক্ষার জন্য আমাদের কম্পন Shaker টেবিলে বিনিয়োগ যে কোন ইলেকট্রনিক্স প্রস্তুতকারকের জন্য একটি জ্ঞানী সিদ্ধান্ত। তার সুনির্দিষ্ট কম্পন প্রজন্মের সঙ্গে, কাস্টমাইজযোগ্য পরীক্ষা প্রোফাইল,উচ্চ মানের পরীক্ষার প্ল্যাটফর্ম এবং ব্যবহারকারী-বান্ধব নিয়ন্ত্রণ ব্যবস্থা, এটি পিসিবিগুলির নির্ভরযোগ্যতার মূল্যায়নের জন্য একটি বিস্তৃত সমাধান সরবরাহ করে।নির্মাতারা তাদের পণ্যের গুণমান উন্নত করতে পারেন, পিসিবি ব্যর্থতার কারণে পণ্য ফেরতের সংখ্যা হ্রাস এবং বাজারে প্রতিযোগিতামূলক সুবিধা অর্জন।আপনার নির্দিষ্ট পিসিবি পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য আমাদের কম্পন শেকার টেবিলটি কীভাবে তৈরি করা যায় সে সম্পর্কে আরও জানতে আজই আমাদের সাথে যোগাযোগ করুন.
